加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢在必行

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴(yán)重，這是由于較厚區(qū)域的冷卻速度要比周圍區(qū)域慢得多。冷卻速度不同導(dǎo)致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴(yán)重限制了塑料產(chǎn)品的設(shè)計和成型，尤其是大型厚壁制品如電視機(jī)的斜面機(jī)殼和顯示器外殼等。事實(shí)上，對于日用電器這一類要求嚴(yán)格的產(chǎn)品上必須消除收縮痕，而對于玩具等一些表面質(zhì)量要求不高的產(chǎn)品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設(shè)計等。其中幾何形狀和材料選擇通常由原材料供應(yīng)商決定，且不太容易改變。但是模具制造商方面還有很多關(guān)于模具設(shè)計的因素可能影響到塑料加工收縮環(huán)節(jié)。冷卻流道設(shè)計、澆口類型、澆口尺寸可能產(chǎn)生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內(nèi)的填充時間，從而增加收縮痕產(chǎn)生的幾率。對于成型工人，調(diào)整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續(xù)填充到型腔中補(bǔ)償材料的收縮。填充階段太短將會導(dǎo)致收縮加劇，最終會產(chǎn)生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調(diào)整填充條件改善收縮痕。

怎樣調(diào)校注塑工藝參數(shù)？

1、溫度的控制在控制儀器上，設(shè)定需要的溫度，而感應(yīng)器的顯示將與設(shè)定點(diǎn)上產(chǎn)生的溫度相比較。在這最簡單的系統(tǒng)中，當(dāng)溫度到達(dá)設(shè)定點(diǎn)時，就會關(guān)閉，溫度下降后電源又重新開啟。這種系統(tǒng)稱為開閉控制，因?yàn)樗皇情_就是關(guān)。2、溫度溫度的測量和控制在注塑中是十分重要的。雖然進(jìn)行這些測量是相對地簡單，但多數(shù)注塑機(jī)都沒有足

異形模具在制作中的注意事項

保溫是指在燃燒過程中，達(dá)到較高燃燒溫度范圍后，保持一段時間，或在較低的溫度下保持一段時間，統(tǒng)稱為保溫時間，然后進(jìn)入冷卻階段。一般來說，在任何陶瓷磨削產(chǎn)品的燃燒過程中，或多或少都需要一段保溫時間，主要是為了盡可能平整窯內(nèi)外的溫差，使產(chǎn)品各部分的物理化學(xué)反應(yīng)均勻。使產(chǎn)品的組織結(jié)構(gòu)趨于一致，從而獲得性能一

注塑模具冷流道系統(tǒng)的理解

塑料模具廠在注塑加工塑料制品中，會有冷流道就是所謂的“無流道”加工熱塑性樹脂的方式，冷流道模具可用來加工熱固性樹脂與彈性體材料。因?yàn)檫@類材料一旦產(chǎn)生交聯(lián)或 硫化反應(yīng)，流道系統(tǒng)通常不能再回收加工，這一-點(diǎn)是所有里面最為重要的。冷流道的目的是將熱固性樹脂或彈性體材料的加工溫度保持在一定

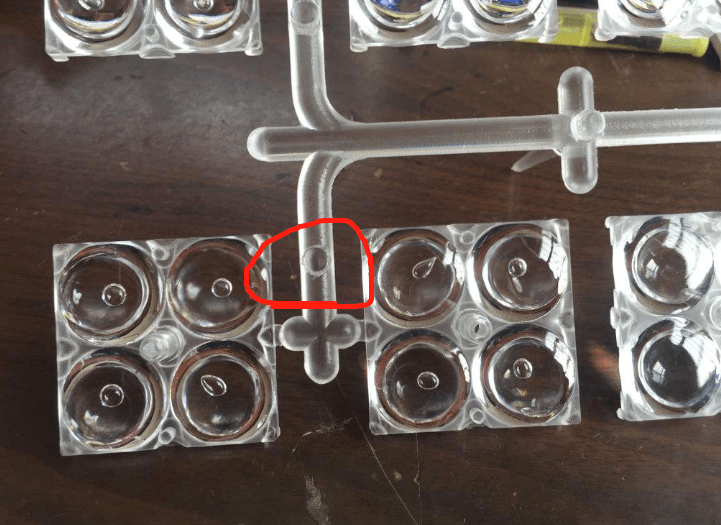

塑料制品填充不足的缺陷定義

塑料制品注塑加工時，填充不足(缺料、短射)是指熔融塑料在注射時，未完全填充滿模具型腔內(nèi)某個角落，即產(chǎn)品未填充完整、缺少一部分的狀態(tài) 。 原材料流動末端出現(xiàn)部分不完整現(xiàn)象或一模出多穴產(chǎn)品中有一部 分填充不滿，特別是薄壁區(qū)、薄筋位、深筋位或流動路徑的末端區(qū)域。填充不足

磁鐵斷裂的缺陷定義

注塑生產(chǎn)時磁鐵斷裂是指在注塑過程中，由于注射壓力或模具配合精度的問題，導(dǎo)致完整的磁鐵從某個部位產(chǎn)生裂紋或斷開，造成成型后塑料產(chǎn)品的缺陷。 對于塑料注塑產(chǎn)品來說，磁鐵是存在一定的功能性要求的。所以這種缺陷一旦發(fā)生，產(chǎn)品直接報廢，該缺陷屬于功能性的致命缺陷。
